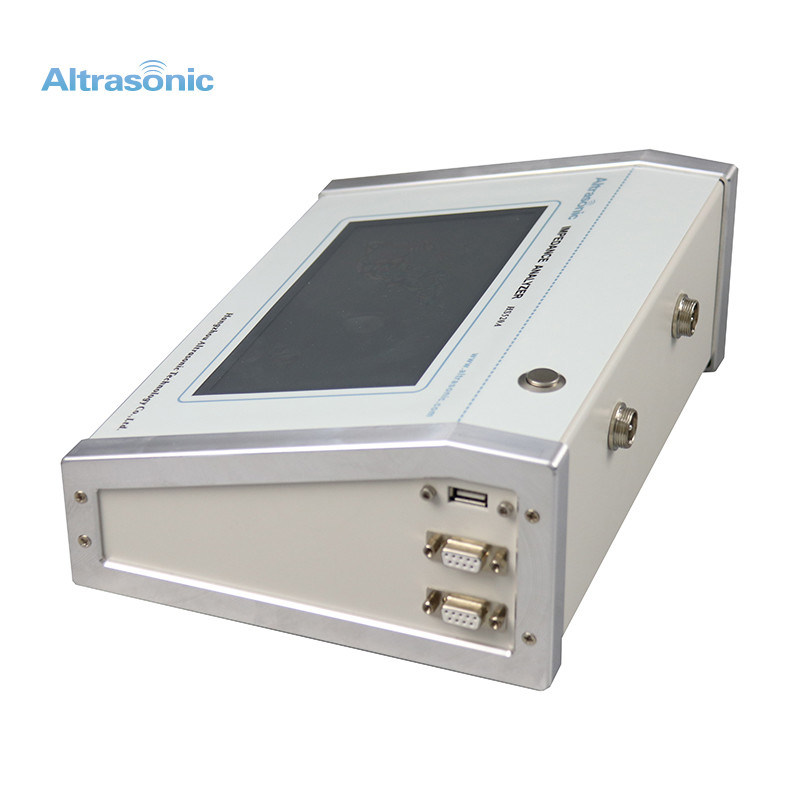

Керамический ультразвуковой тестер анализатора 10 Ppm импеданса

Спецификация:

Как направить продукцию анализатора импеданса

Для того чтобы оценить представление генератора или системы вибрации, необходимо проанализировать кривые параметров и входа.
1) параметры:
Анализатор импеданса можно использовать для того чтобы оценить представление различных приборов как пьезоэлектрический керамический, пьезоэлектрический датчик, вся система вибрации (датчик плюс рожок, прессформа) и так далее. Самые важные параметры анализатора импеданса для анализа ультразвуковых приборов следующим образом:
Fs: Механическая частота резонанса, т.е., работая частота системы вибрации, должна быть конструирована как можно ближе к ожидаемому значению, и должна соответствовать работая пункту электропитания.
Для очищая машины, высокий последовательность частоты резонанса генератора, лучшего.
Для пластикового сварочного аппарата или ультразвуковой обработки, резонирующая частота генератора отклонит от работая пункта когда рожок или умирает дизайн неразумна.

R1: Динамическое сопротивление, пьезоэлектрическое сопротивление ветви серии генератора, в таких же условиях поддержки, небольшой лучшее. Для чистки или сваривая генератора, она обычно между 5 и 20. Если она слишком большая, то генератор или система вибрации будут иметь проблемы, как рассогласование цепи или низкая жизнь эффективности преобразования и коротких генератора.
Qm: Механические качественные факторы, определенные методом кривой проводимости, Qm = Fs/(F2-F1), высокий Qm, лучшее, потому что высокий Qm, высокий эффективность генератора; но Qm должно соответствовать электропитанию, когда значение Qm слишком высоко, электропитание не может соответствовать.

Для очищая генератора, высокий значение Qm, лучшее. Вообще говоря, Qm очищая генератора должно находиться между 500 и 1000. Если оно слишком низок, то эффективность генератора низка, если она слишком высока, то электропитание не может соответствовать.

Для ультразвуковой сваривать или обработки, значение само Qm генератора вообще о 500-1000, вся система 1500-3000, если слишком низкий, то эффективность вибрации низка, но она не может быть слишком высока, потому что высокий Qm, узкий работая ширина полосы частот, источник питания труден для того чтобы соответствовать, т.е., источник питания труден для работы на этап частоты резонанса, оборудование не может work.CT: Величина емкости свободного конденсатора и пьезоэлектрического прибора на 1 КГц это же как это измеренное цифровым метром емкости. Путем вычитать динамическую емкость C1 от этого значения, истинную статическую емкость C0, C0 = CT-C1, можно получить. Индуктивность должна быть использована к
balancethe 20.In расчет цепи очищая машины или ультразвуковой машины обработки, балансируя C0 правильно может улучшить фактор силы электропитания. 2 пути использовать баланс индуктивности, параллельный настраивать и серию настраивать.

Fp: Противорезонансная частота, резонирующая частота параллельной ветви пьезоэлектрического генератора. На этой частоте, импеданс Zmax пьезоэлектрического генератора самые большие. Если противорезонансный импеданс Zmax очень низок, то генератор имеет проблемы.
2) графики

Анализатор импеданса обеспечивает 5 видов координированных диаграмм, среди которых логарифмические диаграммы будут большой значимости для обнаружения пьезоэлектрических приборов. Проведение вибрации пьезоэлектрической системы генератора или вибрации может быть рассужено сразу диаграммой логарифмической сетки, которая более интуитивна и практически.
