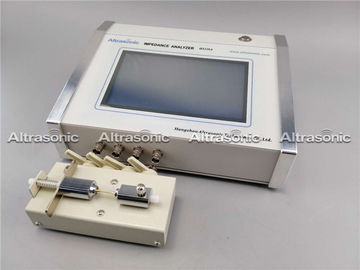

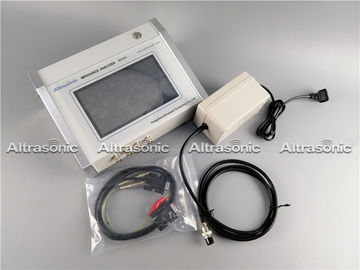

Большой анализатор рожка диапазона изменения частот 1-3Мхз ультразвуковой для испытания частоты Сонотроде

Большой анализатор рожка измеряющего прибора диапазона изменения частот 1-3Мхз самый новый точный для испытания частоты Сонотроде

Спецификация:

Описание:

Ультразвуковой анализатор ХС520А совместно начат отделом автоматизации университета Китая Цинхуа и китайской академии наук. Он широко был использован в обнаружении пьезоэлектрических ультразвуковых приборов и оборудования комплексных решений проблемы.

ХС520А, сравнивающ с ХС70А-П (компьютером) и ХС70А-Д (на версии дисплея), новое поколение ультразвукового анализатора компонентов которое основало на сочетании из преимущества предыдущих приборов.

Характеристики нижеследуют:

• Большой экран, полноэкранный касаться, делая ХС520А опыт оператинг обоих ХС70А-П (версии компьютера), и отсутствие громоздкий с чувством работы вычислительной машины.

2. Полагает на емкости нового сильного процессора РУКИ введенной информачи, точности измерения ХС520А гораздо выше чем ХС70А-Д (с версией дисплея), может достигнуть уровня ХС70А-П (версии компьютера).

• Полноэкранной деятельности касания более дружествена, больше не не нужно ХС70А-Д (собственная версия дисплея) большое количество кнопок медицинского осмотра, таким образом работать аппаратуры будет весьма простым, размером продукции более небольшим, лихтером и портативным.

4. Подключение компьютера для того чтобы работать как ХС70В-П. Программное обеспечение полно - совместимый, потребитель больше не знаком с деятельностью программного обеспечения.

1. ХС520А было учтено зарезервированным потребностям автоматизированной деятельности производственной линии в сроке разработки, 232интерфасе с интерфейсом связью ПЛК и связью ИО (вход и выход воспроизведения)

6. Деятельность ХС520А больше не не основана на системе Виндовс, с долгосрочной надежной емкостью деятельности в производственной линии.

Измеряя графики и данные

1. Графическое введение

Система показывает «диаграмму круговой диаграммы полной проводимости» + «диаграмму логарифма»

Диаграмма круговой диаграммы полной проводимости: траектория входа как функция частоты в приполюсной системе координат.

Диаграмма логарифма: красная линия кривая логарифма амплитуды импеданса и голубая линия кривая участка импеданса.

Вы можете нажать на «ЛгЗ/ГБ-Ф» для показа кривой входа, красная линия действительная часть входа, и голубая линия часть входа мнимая.

2. Описание параметров:

Фс: резонирующая частота

Ф1анд Ф2: Половинная силовая точка

Гмакс: Максимальная електропроводимостьь

Р1: Динамический импеданс

Фп: Противорезонансная частота

Км: Механический качественный фактор

КТ: Емкость

Л1: Динамическая индуктивность

К1: Динамическая емкость

К0: Статическая емкость

Кефф: Эффективный электро-механический коэффициент связи

Кп: Плоский электро-механический коэффициент связи

После полудня: Значение участка пункта резонирующей частоты

Зм: Минимальное значение импеданса

Фм: Минимальная частота импеданса

Применение:

Пьезоэлектрическая керамика, датчики, машины ультразвуковой чистки, ультразвуковой пластиковый сварочный аппарат, подводные акустические, магнитострикционные материалы, ультразвуковой точильщик, ультразвуковое распыливание, обращая радиолокатор, ультразвуковой выстраивать в ряд, факоемульсификатион, ультразвуковые моторы, и все другие приборы используемые в пьезоэлектрическом и ультразвуке.
